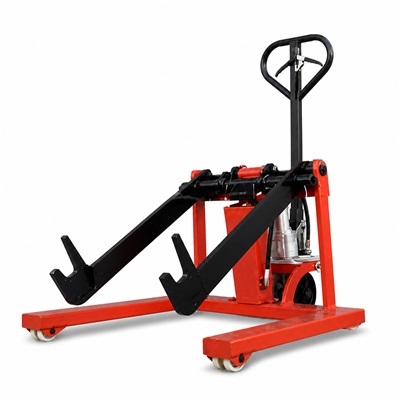

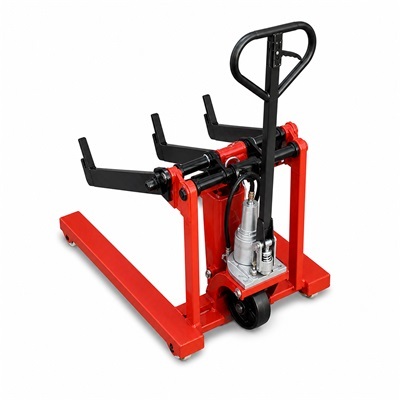

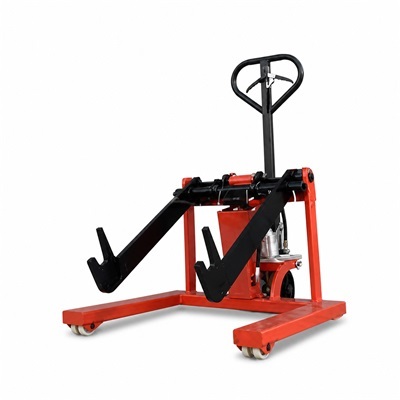

シノリフト オーダーメイド レッド スチール キャントリバー 電動 トラック 紙のリール トロッキー TP A1

製品紹介:

「ペーパーリールトロリー TP A1」は、Tetra Pak A1充填機です。

そのコンパクトな構造は、油圧リフト機構、強化鋼製リフトアーム、人間工学に基づいたステアリングハンドル、サポートローラー、および統合されたパーキングブレーキを組み合わせており、オペレーターが生産中に重いリールをより安全かつ効率的に取り扱うのに役立ちます。

リフトユニットには、作業負荷制限 (WLL) が 357 kg / 3500 Nあり、安定した制御された動きを維持しながら重い包装リールを取り扱うのに適しています。

全体寸法は約1529 × 740 × 1223 mm (長さ × 幅 × 高さ)で、このトロリーは生産設備や資材準備エリアの周りを移動するのに比較的コンパクトな設置面積を提供します。

主な特徴:

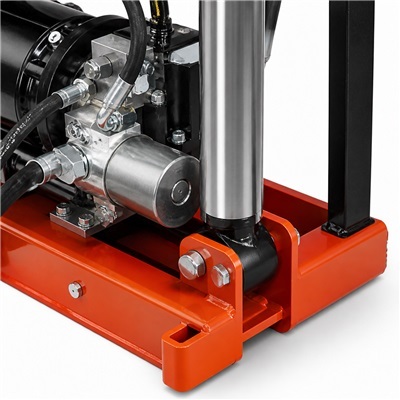

• 油圧リフトシステム

トロリーは手動油圧リフト機構を使用して、リフトアームをスムーズに昇降させます。

オペレーターは、コントロールハンドルをリフト、ニュートラル、または下降の位置に切り替え、ステアリングハンドルを使用してリフト時に油圧システムをポンプで作動させることができます。これにより、動力リフト装置を必要とせずに、制御されたリール位置決めが可能になります。

• 357 kg の作業負荷制限

リフトユニットは、最大作業負荷として定格されています: 357 kg / 3500 N

この容量は、充填ライン操作で使用される重い包装材リールに信頼性の高いサポートを提供します。

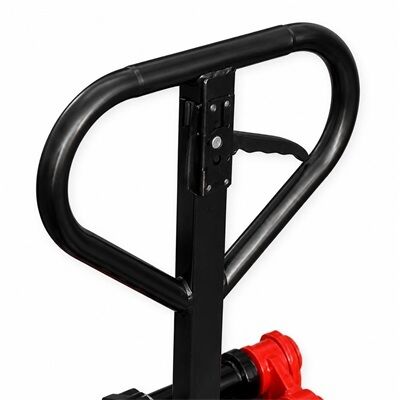

• 人間工学に基づいたステアリングハンドル

大きなループスタイルのハンドルは、オペレーターにトロリーのステアリングと操作のための快適なグリップエリアを提供します。

統合されたコントロールレバーにより、オペレーターはハンドルの領域から直接リフトアームの位置を制御でき、日常業務の簡素化に役立ちます。

• 頑丈な鋼製リフトアーム

強化鋼製リフトアームは、リフトおよび位置決め中にリールの下に安定したサポートを提供します。

その堅牢な構造は、リールが充填機に移動される際の負荷安定性を維持するのに役立ちます。

• 強化構造ジョイント

主要なピボットおよび荷重支持領域には、強化鋼製ジョイントと頑丈なファスナーが使用されており、繰り返しリフト操作中の構造的剛性と耐久性を向上させています。

• スムーズなサポートローラー

統合されたローラーは、トロリーのスムーズな移動をサポートし、リールと生産機械の周りに装置を配置する際の抵抗を減らします。

• 統合パーキングブレーキ

トロリーには、ステアリングホイールにパーキングブレーキです。

ブレーキはトロリーが静止しているときに作動させることができ、移動前に解除できるため、積み込み中または位置決め中の意図しない動きを防ぐのに役立ちます。

• コンパクトな産業デザイン

寸法は約:1529 mm × 740 mm × 1223 mm

で、このトロリーは、リールハンドリングに十分な安定性を維持しながら、産業用生産設備の周りで操作できるように設計されています。

適用シナリオ:

• 包装材リールの取り扱い

このトロリーは、自動充填および包装プロセスで使用される重い包装材リールの取り扱いに特化して設計されています。

• Tetra Pak A1 充填ライン

技術マニュアルによると、このトロリーの意図された用途は、Tetra Pak A1 充填機に包装材リールを挿入することです。

• 生産エリア内でのリールの移送

このトロリーは、リール設置前に、近くの準備またはステージング位置から充填機まで包装リールを移動するために使用できます。

• 充填機でのリールの位置決め

油圧リフト機構により、オペレーターはリールの位置を段階的に調整できるため、充填装置のロード位置に合わせることができます。

• 包装生産施設

このトロリーは、リール準備エリアと互換性のある Tetra Pak A1 装置の間で包装リールを繰り返し取り扱う必要がある生産環境に適しています。

適用上の注意:元の技術マニュアルでは、意図された用途として Tetra Pak A1 充填機への包装材リールの挿入が指定されています。この意図された用途以外の用途については、使用前に技術的な評価を行う必要があります。
